S-5C-FB je naziv modela koaksijalnog kabela specifičan za japansko tržište. "S" označava prijemnike satelitske televizije; "5" znači približni unutarnji promjer vanjskog vodiča (mm); "C" znači karakterisvična impedancija 75Ω; "F" znači izolacija od pjenastog polietilena; "B" označava vanjski vodič s pletenicom na plastičnoj traci zalijepljenoj aluminijskom folijom.
S-5C-FB koristi izolaciju s visokom pjenom, koaksijalni je kabel s malim gubicima i visokom oklopom za televizijske prijemnike. Ima nizak VSWR u širokom pojasu od 10MHz do 3224MHz i pruža stabilne i jasne slike. S-5C-FB se može koristiti za digitalno zemaljsko emitiranje, BSCS 4K8K satelitsko emitiranje, CATV, unutarnje ožičenje, ožičenje sigurnosnih kamera, itd. Preporučuje se korištenje vijčanog F-priključka za povezivanje.

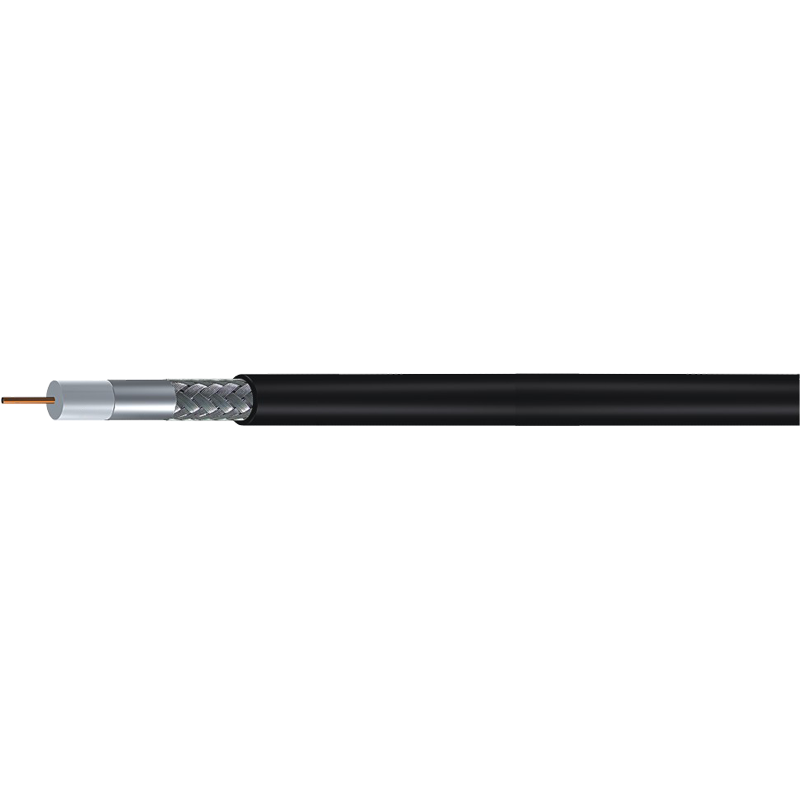

Fizička konstrukcija i dimenzije
| Ne. | Artikal | Materijal | Bilješke |
| ❶ | Središnji dirigent | Goli bakar | 1,05 mm±1% |
| ❷ | Dielektrik | PE pjena s ubrizgavanjem plina | 5,0±0,1 mm |
| ❸ | 1 st Štit | Aluminijska folija | 5,1 mm nominalno |
| ❹ | 2 nd Štit | Pokositrena bakrena pletena žica | 6x16/0,14 mm |
| ❺ | Jakna | PVC | 7,7±0,2 mm |
Mehaničke i ekološke karakteristike
| Veza središnjeg vodiča s dielektrikom ≥ | 100 N/m |
| Vlačna čvrstoća plašta ≥ | 10 MPa |
| Izduženje jakne ≥ | 200% |
| Radna temperatura | -40°C~80°C |
Električne karakteristike
| Maksimalni istosmjerni otpor središnjeg vodiča pri 20°C | 21,1 Ω/km |
| Dielektrični otporni napon | AC 1000 V/min |
| Minimalni otpor izolacije | 1000 MΩkm |
| Nazivna brzina širenja | 80% |
| Nazivni kapacitet | 56 pF/m |
| Impedancija | 75±3 Ω |
| Omjer stojnog vala (SWR) 10-3224MHz | ≤1,7 |
| Učinkovitost zaštite | >90 dB |
Prigušenje @ 20°C
| Frekvencija (MHz) | Maksimalna vrijednost (dB/100m) |
| 10 | 2.50 |
| 90 | 6.76 |
| 220 | 10.9 |
| 470 | 16.7 |
| 710 | 21.0 |
| 1489 | 32.7 |
| 2071 | 39.9 |
| 2681 | 46.9 |
| 3224 | 52.8 |
Naši proizvodi imaju certifikate UL, ETL, JIS, CE, CPR, RoHS i REACH
